Automatisk dobbeltsidig merkemaskin

Introduksjon

Dobbeltsidig merkemaskin er allment egnet for matvarer, kosmetikk, farmasøytisk, plantevernmidler og andre industrier. Det er enkel og dobbel sidemerking for flat, firkantet og rund flaske. Automatisk kontrollert av datamaskin (PLC) enkel betjening. Det kan enkelt endre spesifikasjoner. Den vedtar servomotor, oppnådd lukket sløyfekontroll lav funksjonsfrekvens. Høy effektivitet. Rask hastighet.

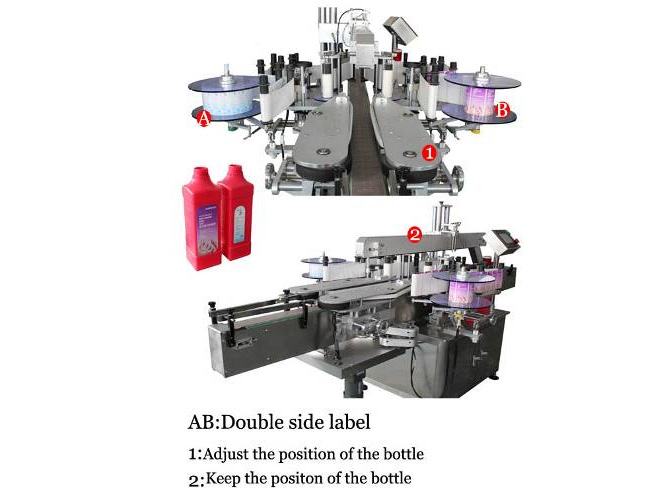

VK-DSL High Speed Servo-merkemaskinen foran og bak kan brukes for merking av flat, firkantet eller annen beholder med merking foran og bak, den kan merke to etiketter på for- og bakoverflaten samtidig; Hvis du legger til en rundflaskeenhet, kan den også merke runde flasker med en eller to etiketter. Hvis du legger til et toppetiketthode, kan det også merke en etikett på toppen av flasker, bokser, korker og så videre.

Modell: VK-DSL

BeskrivelseComponent ListFordelerDetaljbilderArbeidsvideoKontakt ossRelaterte produkter

Det kan brukes til å merke flate flasker, runde flasker og firkantede flasker på den ene siden og doble sider, for eksempel flate sjampoflasker, flate flasker med smøreolje, runde flasker med antibakteriell håndlotion og så videre. To overskrifter og merking av to sider samtidig kan forbedre produktiviteten. Denne merkemaskinen er mye brukt i daglige kjemiske, kosmetiske, petrokjemiske, farmasøytiske og andre industrier.

Tilpass med Mitsubishi PLS-kontroll, Omron- og LEUZE-sensorer, Mitsubishi Servo-motor eller delta-servomotor. Det er enkel kontroll og betjening, fungerer stabilt og høy hastighet og nøyaktighet. Automatisk advarsel ved feil, ingen flaske ingen merking.

Modell/tekniske parametere	VK-DSL
Merkingshastighet (stk/min)	120-200 (i forhold til materiale og etikettstørrelse)
Merkingsnøyaktighet (mm)	±1.0 mm (materiale og etikettstørrelser er ikke regnet med)
Etikettstørrelse (mm)	(L)10-300mm(H)10-250mm
Materialstørrelse (mm)	Φ20-φ120mm(H)40-400mm
Rull innvendig diameter (mm)	φ76mm
Utvendig diameter på rull (mm)	Maks: Φ320 mm
Maskinstørrelse (mm)	(L) 2800 * (W) 1400 * (H) 1400 (mm)
Strømforsyning	AC220V50Hz/60Hz1500W (Kan tilpasses)

tegning

Automatisk-dobbeltsidig-merking-maskin-tegning

Anvendelsesområde

(1) Gjeldende etiketter: klistremerke, ikke-tørkende film, elektronisk tilsynskode, strekkode, etc.
(2) Gjeldende produkter: produkter med etiketter som må festes på sideplanet, siden med stor radianflate og periferisk overflate.
(3) Applikasjonsindustri: mye brukt i kosmetikk, elektronikk, medisin, maskinvare, plast og andre industrier.

arbeidsflyt:

Manuell plassering av limte produkter (on-line eller flaskehåndtering dreieskive) >> Automatisk separering og korrigering og transport av produkter >> Produkttesting >> Produktmerking >> Innsamling av merkede produkter (går inn i neste prosess) >> Ta bort produkter.

Virkemåte

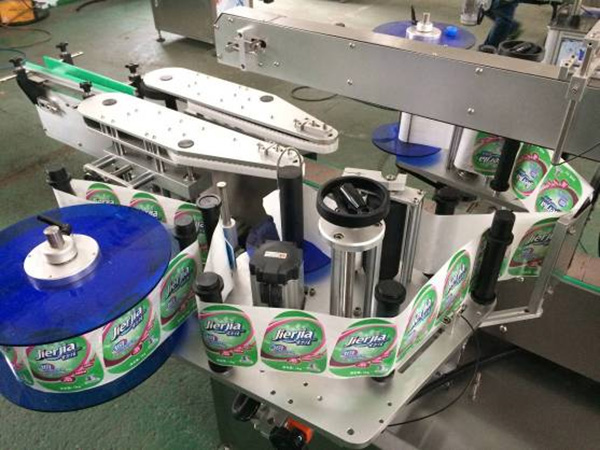

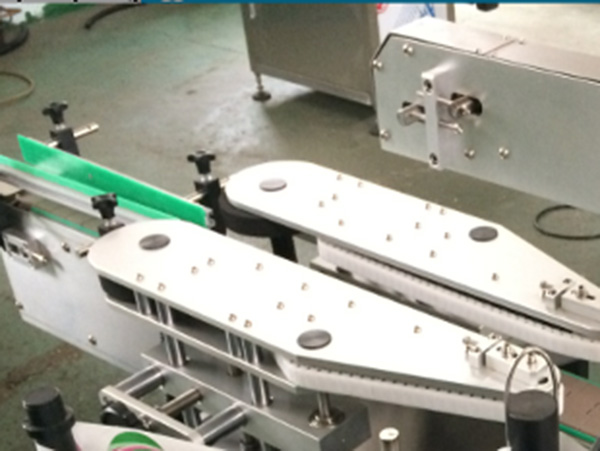

Etter at flaskene kommer inn i transportbåndet til merkemaskinen, mates flaskene til merkemaskinen med konstant hastighet. Den mekaniske festeanordningen skiller de limte gjenstandene med en fast avstand og skyver de limte gjenstandene langs transportbåndets retning. Etter det mekaniske systemet (drivhjul, merkehjul og snelle), trekker drivhjulet etikettbeltet periodisk for å bevege seg, og etiketten trekkes ut fra spolen og limes på gjenstanden som skal limes gjennom merkeanordningen.

Valgfrie funksjoner og komponenter:

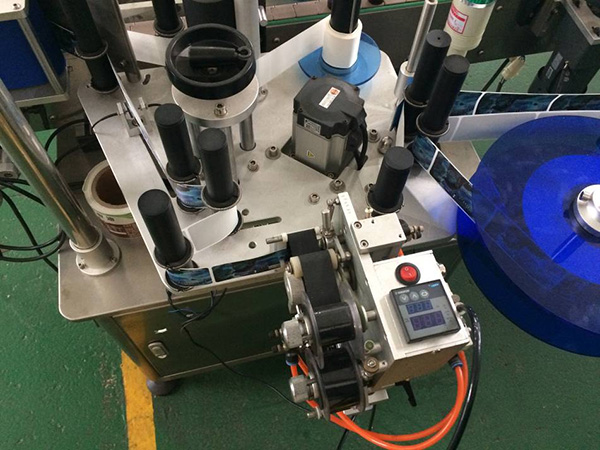

1. Kodeskriver: den varme skriveren kan skrive ut produksjonsdato, utløpsdato, batchnummer osv. Merking og merking er synkronisert for å forbedre produksjonseffektiviteten.

2. Blekkskriver: den kan matche den vanlige blekkskriveren på markedet, spraykode på den angitte posisjonen til etiketten, og perfekt kombinere med merkemaskinen.

3. Universell sensor: vanlig sensor kan ikke oppdage gjennomsiktig etikett, så den må brukes med spesielle elektriske øyer importert fra Tyskland.

4. Leser: les todimensjonal kode, strekkode og annen informasjon, enkel å etablere produktdatabase for produktsporbarhet.

Serienummer	NAME	SAK	merke	opprinnelsesland
1	HMI	1	Siemens	Tyskland
2	PLC	1	Siemens	Tyskland
3	Merkemotor	1	Panasonic	Japan
4	Merking av motordriver	1	Panasonic	Japan
5	Transportmotor	1	Jianming	Shanghai Kina
6	Transportbåndsmotorens frekvensomformer	1	Siemens	Tyskland
7	Flaskedelingsmotor	1	JSCC	Tyskland
8	Motorkontroller for flaskedeler	1	JSCC	Tyskland
9	Merk motor	1	JSCC	Tyskland
10	Merk motorkontrolleren	1	JSCC	Tyskland
11	Lavspent elektrisk apparat	1	Schneider	Frankrike
12	Etikettsensor	1	OMRON	Japan
13	Merkesensor	1	OMRON	Japan
14	Synkrontannbelte	1	Bando	Japan
15	Pneumatiske komponenter	1	AirTAC	Taiwan, Kina
16	Transportbånd	1	Lilai	Shanghai Kina
17	ramme	1		Shanghai Kina
18	system integrasjon	1		Shanghai Kina

1. Justeringen er enkel, og setene for justering av helningsvinkel foran og bak, venstre og høyre, opp og ned, plan helningsvinkel og vertikal plan helningsvinkeljustering er konfigurert. Det er ingen dødvinkel for bytte av forskjellig flaskeform, som oppfyller GMP-produksjonskravene;

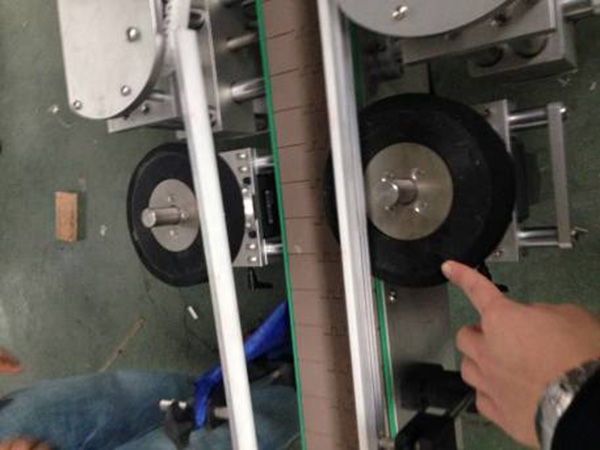

2. Automatisk flaskeseparasjon, eliminer effektivt flaskeseparasjon forårsaket av flaskefeil og forbedrer stabiliteten;

3. Den har automatisk avstengningsfunksjon, produksjonstelefunksjon, strømsparingsfunksjon (når det ikke er produksjon innen den angitte tiden, vil utstyret automatisk gå over til strømsparende standby-tilstand), hurtigfunksjon for innstilling av produksjonsnummer, beskyttelsesfunksjon for parameterinnstilling (parameterinnstilling er delt inn i myndighetsstyring), noe som er praktisk for produksjonsstyring;

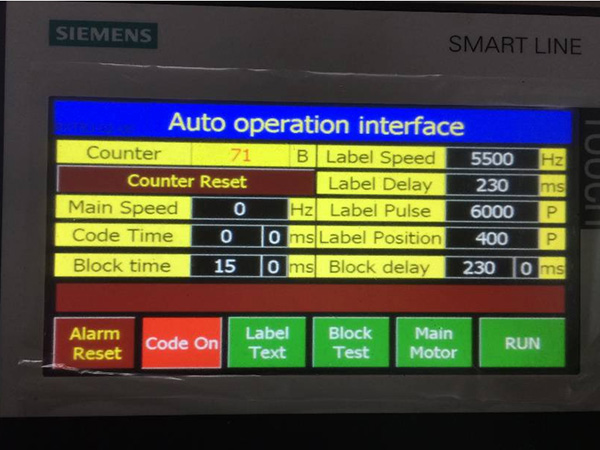

4. Kraftig funksjon, fargeberøringsskjermkontroll, kinesisk og engelsk valgfritt operasjonsgrensesnitt, praktisk og intuitiv, kraftig dataminnefunksjon, kan lagre 50 grupper av merkeparametere, med produksjonstelefunksjon, strømsparingsfunksjon, promptfunksjon for produksjonsnummerinnstilling, parameter innstilling av beskyttelsesfunksjon, praktisk produksjonsstyring, annen produktmerkingsbryter kan realiseres med én tast, uten gjentatt feilsøking, enkel og rask God feilmelding og hjelpefunksjon;

6. Høy stabilitet. Det importerte førstelinjemerket er tatt i bruk for målestandarden og måleobjektsensoren, med høy deteksjonsfølsomhet, stabil ytelse og holdbarhet; den stabile og holdbare rammen og ulike deler vedtar standardisert modulær design med fullstendig utskiftbarhet og 24-timers drift for å sikre sikkerhet og stabilitet.

7. Det er trygt og hygienisk. Kassen er laget av rustfritt stål SUS304 og T6 aluminiumslegering. Den vil aldri ruste og oppfylle GMPs utmerkede produksjonsstandard;
